Zusatzanzeige für
FALGAS Rodeo Bullriding

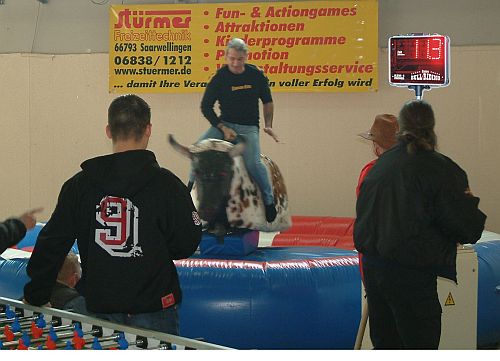

Jetzt hat
auch das Publikum die Zeit im Blick, kann mit den Reitern
mitfiebern und sie anfeuern.

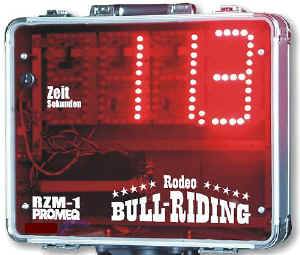

Power-LED-Anzeige, Ziffernhöhe
140mm, voll tageslichttauglich, im Koffer.
Sichtweite : > 50m.
Die 3-stellige Anzeige zeigt
die tatsächlich gerittene Zeit. Durch die Auflösung von 1/10
Sekunden können viel differenziertere Wertungen erfolgen als mit der
eingebauten Zeitmessung.
Der Koffer ist mit einer
35mm LS-Boxenhülse ausgestattet und kann auf jedes Standard-Boxenstativ
aufgesetzt werden.
Sie arbeiten mit einer
FALGAS-Bullriding-Anlage ? Dann kennen Sie das Problem:
Die Zeitanzeige der im
Pult eingebauten Uhr läuft rückwärts. Man startet also bei 30, 45, 60
oder 90 Sekunden und läßt die Stufe komplett durchreiten. Nach
Ablauf der Zeit stoppt die Maschine automatisch, eine Stufe
hochschalten und wieder starten. Das setzt sich so fort bis der
Reiter fällt und die Maschine manuell gestoppt wird.
Das Problem ist nun, die
Zeit umzurechnen. Im Pult angezeigt wird die Restzeit bis 0, es
interessiert aber die gerittene Zeit.
Mit unserer neuen Anzeige
RZM-1 ist dieses Problem Vergangenheit: Die Zusatzanzeige zeigt die
gerittene Zeit, das Display im Pult zeigt weiterhin für den Bediener
die noch verbleibende Zeit bis 0.
Die Zusatzanzeige
arbeitet vollautomatisch, die Funktionsweise ist wie folgt:
Bei jedem Start startet die
Anzeige bei 0,0 Sekunden und läuft bis zum Betätigen des Stop-Tasters
oder bis zum Ende der jeweiligen Stufe. Die Uhr im Pult läuft nach wie
vor rückwärts und zeigt dem Operator die Restzeit an.
Die Anzeige dient der
exakten Ermittlung der Reitzeit z.B. in Turnieren. In den Stufen 1 und
2, die zur Unterhaltung von Kindern und nicht für ernsthafte
Rodeo-Aktionen vorgesehen sind, arbeitet die Anlage nicht. Ebenso beim
Einsatz des Joysticks und der "Hard" Funktion, da durch deren
Einsatz keine Turnierbedingungen mehr gewährleistet sind.
Im Automatik-Betrieb Stufe 3
- 9 arbeitet die Anzeige autark, erhält die Start- und Stop-Signale aber aus der
Bullriding-Anlage und wird so von dieser synchronisiert.
Hierzu werden an drei
Stellen im Pult Signale abgegriffen. Es handelt sich dabei um Schraub-
oder Klappklemmen,
auf die zusätzliche Leitungen gelegt und an eine Anschlußbox, die
außen am Pult angebracht wird, geführt werden. An diese Anschlußbox
wird dann der Anzeigekoffer über ein mitgeliefertes XLR-Kabel angeschlossen. Es ist kein Löten erforderlich. Die Anschlußbelegung
und eine ausführliche Einbauanleitung erhalten Sie beim Kauf der
Anzeige mit dieser mitgeliefert. Die Anzeige ist über Optokoppler
vollkommen galvanisch getrennt von der Bullridinganlage.
WICHTIG: Obwohl die Aufschaltung kein Problem ist und nur wenige Minuten
Zeit beansprucht ist sie gemäß Definition eine 'Arbeit an
einer elektrischen Anlage' und darf daher nur von einer Elektrofachkraft
ausgeführt werden.
Die Falgas
Bullriding-Anlagen haben je nach Generation unterschiedliche Schaltungen
in der Steuerung. Die Anzeige ist mit Geräten der unterschiedlichsten
Generationen ab dem Steuerpult mit Zeitanzeige (2. Generation, BJ ca. 1996) getestet. Für alte
Steuerpulte ohne Zeitanzeige bitte anfragen. Um die für Ihre
Version die passende Anschlußbelegung mitzuliefern benötigen wir
verschiedene Informationen über Ihre Anlage. Bitte nehmen Sie
hierzu vor dem Kauf Kontakt mit uns auf, auch für Fragen stehen wir
Ihnen gerne zur Verfügung.
Das
Gerät wird auf Bestellung gefertigt, Lieferzeit auf Anfrage.
Zusammenfassung:
Im Angebot beinhaltet:
-
Anzeigekoffer mit 140mm
Power-LED-Anzeige
-
Stromversorgung durch
eigenes Netzteil
-
Verbindungsleitung 3m
Anschlußbox -> Zusatzanzeige
-
Interne
Zusatzverdrahtung für das Steuerpult mit Anschlußbox
-
leicht verständliche
Aufschaltanleitung
-
Bedienungsanleitung für
die Anzeige in Deutsch
Nicht im Angebot enthalten:
Ansonsten erhalten Sie mit der Zusatzanzeige einen
Anzeigekoffer mit den bekannten, entscheidenden PROMEQ-Vorteilen:
-
Power-LED-Anzeige 140mm
Ziffernhöhe, voll Tageslichttauglich, eigene Entwicklung und
Produktion - viel höhere Leuchtkraft als Standard-Module
-
Autarkes Gerät - kein
PC notwendig
-
Anzeige nicht gemultiplext ->
keine Kamera-Sync.-Probleme bei Film- und Fernsehaufnahmen
-
Display im Koffer
mit Alu-Optik und Alu-Kantenprofilen
-
Montagemöglichkeit zum Aufsetzen
auf jedes Standard-Lautsprecherstativ
-
ohne technische Kenntnisse zu
bedienen
-
robuste, bewährte Elektronik
Die RZM-1
ist ein original Markenprodukt von
